TDA7296 Circuit integrat, amplificator audio 60W DMOS SQL15 RoHS
Producator: ST MICROELECTRONICS
Manufacturer: STMicroelectronics
Product Category: Audio Amplifiers
RoHS: Details
Series: TDA7296
Product: Audio Amplifiers
Class: Class-AB
Output Power: 60 W
Mounting Style: Through Hole
Type: 1-Channel Mono

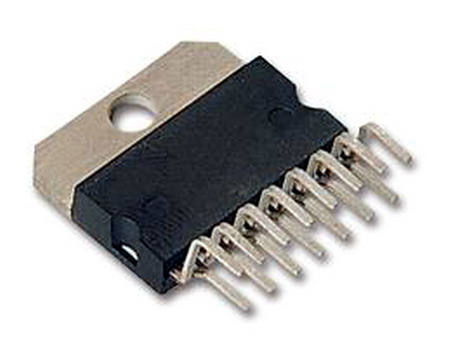

Package/Case: Multiwatt-15
Audio - Load Impedance: 8 Ohms
THD plus Noise: 0.01 %
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Packaging: Tube
Description/Function: Speaker
Height: 10.7 mm
Input Type: Differential
Length: 19.6 mm
Output Current: 5000 mA
Supply Type: Dual
Width: 5 mm
Brand: STMicroelectronics
Gain: 80 dB
Number of Channels: 1 Channel
Dual Supply Voltage: +/- 12 V, +/- 15 V, +/- 18 V, +/- 24 V, +/- 28 V
Ib - Input Bias Current: 500 nA
Maximum Dual Supply Voltage: +/- 35 V
Minimum Dual Supply Voltage: +/- 10 V
Output Signal Type: Single
Pd - Power Dissipation: 50000 mW
Product Type: Audio Amplifiers
PSRR - Power Supply Rejection Ratio: 75 dB
ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala a produselor. Acest lucru nu schimba caracteristicile lor de baza.
TDA7296 (TDA7296.pdf, 297 Kb) [Descărcare]
